Если вы планируете создать пасеку, изготовление ульев своими руками поможет сэкономить и адаптировать конструкции под ваши нужды. В этой статье представлены несколько моделей ульев с чертежами и инструкциями, что упростит реализацию задуманного. Правильный улей обеспечивает здоровье пчел и успешный сбор меда, поэтому важно учесть все нюансы при его создании.

Обитатели улья и его базовое строение

Создание улья своими руками становится все более популярным среди пчеловодов-любителей. Эксперты отмечают, что использование готовых чертежей значительно упрощает этот процесс. Правильно разработанные схемы помогают избежать распространенных ошибок, связанных с размерами и конструкцией. Профессионалы рекомендуют выбирать чертежи, которые учитывают климатические условия региона и особенности местной флоры. Это позволяет создать комфортные условия для пчел и повысить их продуктивность. Кроме того, самостоятельное изготовление улья дает возможность адаптировать его под индивидуальные потребности, что особенно важно для начинающих пчеловодов. В конечном итоге, такой подход не только экономит средства, но и приносит удовлетворение от процесса.

Как сделать улей /подробно чертежи/

Несколько слов об организации пчелиного общества

Даже из школьного курса биологии многие помнят, что пчелиное общество имеет уникальную организацию, четко выстроенную иерархию, в которой каждая пчела выполняет определенную функцию и имеет соответствующую среду обитания в улье.

Пчелиная семья — яркий пример высокоорганизованного сообщества с четкой иерархией особей и определенным набором функций для каждой пчелы

• Таким образом, работа молодых рабочих пчел заключается в том, чтобы кормить молодых животных, поскольку у них более развитые челюстные железы, производящие маточное молочко, чем у представителей других иерархий.
• Достигнув среднего возраста, рабочая рука становится медсестрой, которая контролирует чистоту улья.
• Пчелы старшего возраста обязаны строить соты, так как их восковые железы функционируют активнее.
• Пчелы, перешедшие в более «преклонный» возраст, обычно проверяют защиту и вентиляцию улья.
• Люди старшего возраста, как правило, собирают мед — их называют собирателями или летающими пчелами.
• Дроны используются только для оплодотворения пчелиных маток. Других значимых функций в улье у них нет, но семья не может жить без трутневого развода. Однако к концу сезона пчелы перестают пускать дронов в улей, и совершенно беспомощные и беззащитные погибают.

В каждом из ульев летом, в разгар сезона, может быть до 40 тысяч особей.

Тип улья	Необходимые материалы	Чертежи (ссылка/примечание)
Дадановский	Доски толщиной 20-25 мм, гвозди, саморезы, проволока, краска	Ссылка на чертеж 1
Рута	Доски толщиной 20-25 мм, фанера, гвозди, саморезы, проволока, краска	Ссылка на чертеж 2
Альпийский	Доски толщиной 20-25 мм, фанера, гвозди, саморезы, проволока, краска	Ссылка на чертеж 3

Интересные факты

Вот несколько интересных фактов о строительстве ульев своими руками с использованием чертежей:

1. Разнообразие конструкций: Существует множество типов ульев, таких как улей Лангстрота, улей Дадана, улей Титов и другие. Каждый из них имеет свои особенности и преимущества. Например, улей Лангстрота позволяет легко управлять пчелами и контролировать их популяцию благодаря стандартным размерам рамок.

2. Экономия и индивидуальность: Строительство улья своими руками позволяет не только сэкономить деньги, но и создать уникальную конструкцию, соответствующую вашим потребностям и условиям. Вы можете адаптировать чертежи под климатические условия вашего региона, а также использовать экологически чистые материалы.

3. Пчеловодство как искусство: Создание улья — это не только технический процесс, но и творческий. Многие пчеловоды украшают свои ульи, добавляя элементы дизайна, которые отражают их личность или культурные традиции. Это превращает улей в нечто большее, чем просто дом для пчел — в произведение искусства, которое может стать украшением вашего двора.

Улей Дадан. как сделать самому. своими руками.

Базовое строение улья

«Пчелиный домик» включает ключевые элементы: корпус, лавку, крышу и аксессуары. В каждой секции улья происходят уникальные процессы жизни пчелиной семьи и функционируют различные группы пчел.

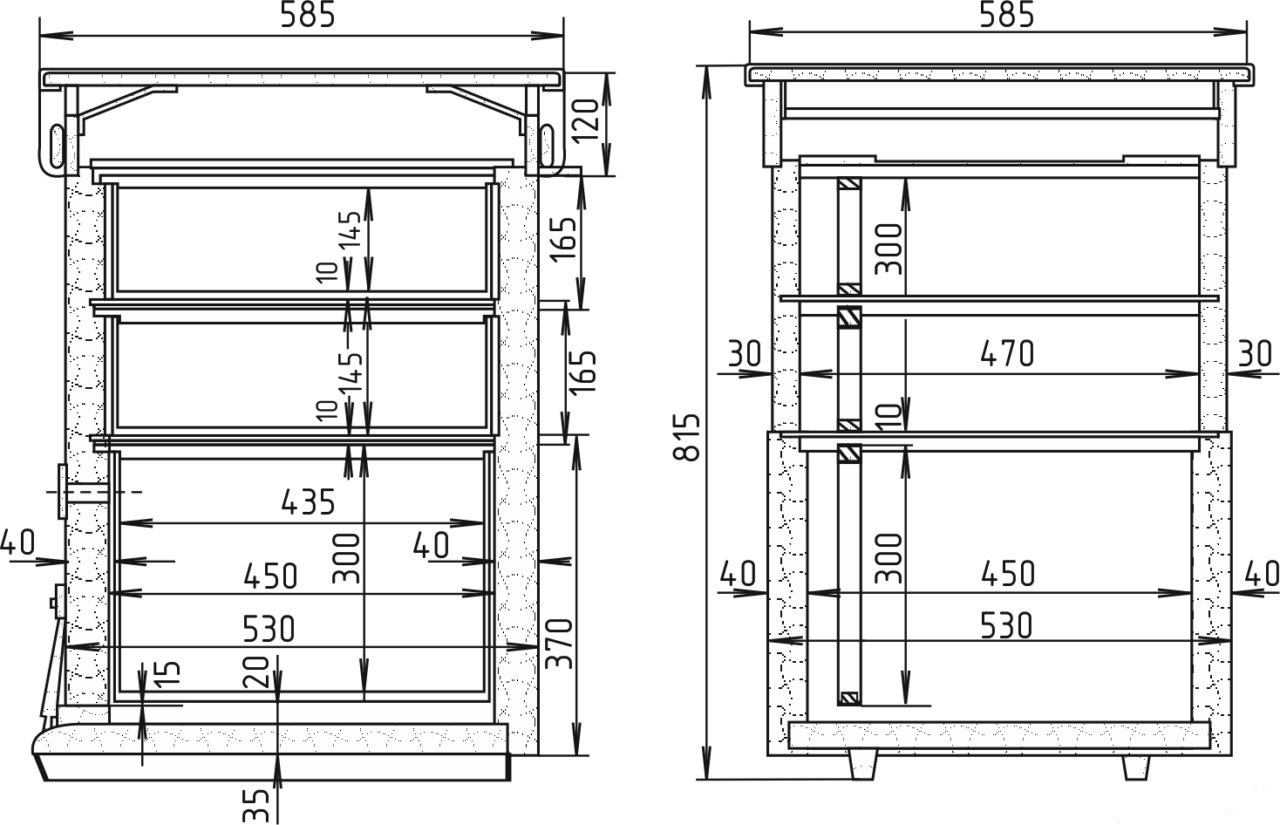

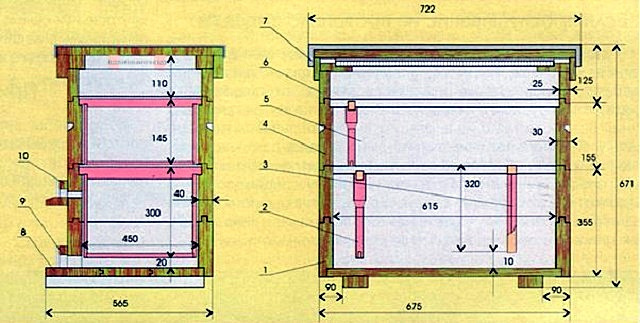

На иллюстрации представлена схема простого улья с гнездовым отделением. Он состоит из следующих компонентов:

1. Гнездовой домик.
2. Рамка.
3. Открытие.
4. Надстройка для хранения.
5. Корпус для хранения.
6. Крышка.
7. Крыша.
8. Нижняя часть.
9. Нижний вентиляционный зазор.
10. Задвижка верхнего вентиля.

Цены на улей

улей

• Жилье — это основная часть улья, используемая всеми пчелами в течение года. В этой палате пчелиная матка постоянно стоит и откладывает выводки яиц в построенные соты. Летом, когда пчелы наиболее активны, соты заполняются расплодом, пчелиным хлебом и медом.

Соты с развивающимися личинками пчел — каждая в своей ячейке

В большинстве типов ульев корпус располагается в нижней их части. Он должен быть хорошо защищен от холода и тепла, поэтому его стены должны быть выполнены из изоляционного материала. Веллит часто используют в качестве утеплителя: это теплоизоляционная плита из бумаги, пропитанной битумом, но иногда используются льняные маты или даже пенополистирол.

Корпус содержит гнездовые рамки, их количество может варьироваться, обычно от 9 до 16 штук, в зависимости от размера и типа улья. Рамы входят в комплект съемных деталей.

У корпуса есть дно, которое в некоторых моделях съемное. Рамы подвешены и должны быть удалены от дна минимум на 20 ÷ 25 мм, образуя пространство подрамника, необходимое для очистки улья перед генеральной уборкой пчелиного лета.

Для удобства этого процесса некоторые пчеловоды увеличивают пространство рамы до 40 ÷ 60 мм. В таком более просторном «помещении» под рамками удобно разместить емкость с кормом для пчел на зиму. Кроме того, он функционирует как паровоздушный клапан, при отсутствии которого произойдет снижение активности роения пчелиной семьи, потому что летающие пчелы не сядут на соты с расплодом.

Расстояние между боковыми частями рамок и стенками корпуса называется межкадровой удочкой и должно быть не менее 6 мм, так как через него пчелы, соорудив соты, переходят от сот к другой. Самое большое пространство между рамками, более 10 мм, пчелы заклеят воском, а меньшее, уже 4 мм, прополисом.

Спереди на туловище прорезается выемка. Как правило, его проводят внизу, так как просверленное вверху отверстие отводит около трети тепла, а для сохранения тепла часто делается только один вход. Это отверстие должно быть небольшим, но полностью обеспечивать свободный полет и возвращение пчел в улей. В некоторых моделях для крана предусмотрено два отверстия — верхнее и нижнее. Первый открывается весной и летом, в период основного сбора меда, и закрывается на зиму. При этом нижний вырез уменьшен и приоткрыт на зиму для доступа воздуха. Следовательно, для каждой рамы с барабанами необходимо оставить около 10 мм² открытого отверстия.

Кроме того, открытие летки можно регулировать с помощью втулки, если это предусмотрено конструкцией улья. Итак, для зимовки пчел на восемь ячеек вход должен иметь длину не менее 100 и высоту 8 мм. Во время летнего сбора урожая рукав иногда полностью снимают и выемку открывают на всю ширину. Вход заканчивается «коридором», который закрывается с помощью откидной задвижки, закрепленной на передней стенке корпуса поворотной ручкой. Клапан должен иметь три положения открытия: летом он открывается полностью, зимой остается полуоткрытым, а во время миграции пчел он герметично закрывает проход.

В некоторых моделях ульев в задней стенке корпуса делают окошко, через которое внутри кормушки устанавливаются восковые рамки и др. на зиму это отверстие закрывается изоляционным материалом. Лучше всего для этого выбрать войлочный коврик.

• Пристройка магазина, или просто магазин, — это часть улья, расположенная над корпусом. Пчелы кладут в него мед в период течки. Магазин обычно выполняется с такими же линейными параметрами, что и корпус, и в него вставляется такое же количество сотовых рамок. Пристройка должна быть горячей, поэтому ее вместе с корпусом утепляют, либо для нее делают двойные стенки.

Эта часть улья также используется для зимовки сборных несушек. Однако следует отметить, что в некоторых моделях магазин вообще не организован.

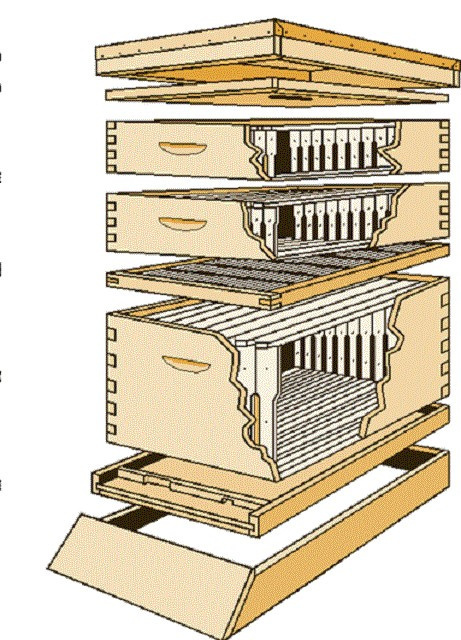

Эскиз в разрезе одной из моделей улья

• Крышка крыши (потолочная панель): эта часть конструкции предназначена для перекрытия корпуса хранилища или гнезда, защиты его от дождевой воды и в то же время создания воздушного пространства, напоминающего чердак, которое помогает поддерживать оптимальную температуру в улье. Однако очень часто обшивка крыши заменяет саму крышу и может иметь различную форму. В этом случае его поверхность снаружи обшивается тонким листом стали.

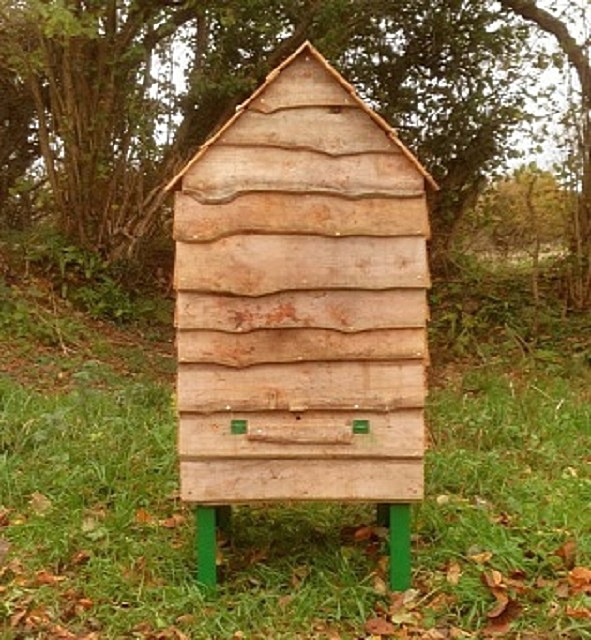

Еще одна достаточно простая в изготовлении модель улья

Если чердак используется как скатная крыша, он крепится к стене передней части улья с помощью петель, а к задней стенке должен быть прочно прикреплен к цеху или корпусу.

• Доделываем элементы улья. В этот комплект деталей входят рамы, их разделители, диафрагма, войлочные подрамники для крыш, потолков, перегородка, изоляционные материалы, вентиляционная рама, петли и соединительная лента.

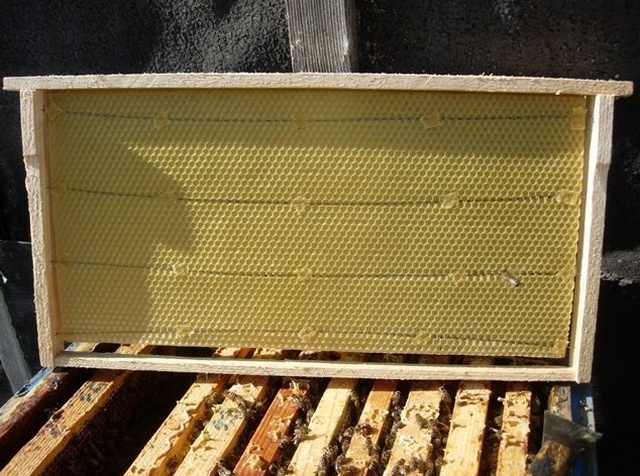

Рамки для улья с натянутой на них ниткой

Каркасы кузовного цеха и магазина изготовлены из натурального дерева. Их толщина чаще всего составляет от 10 до 40 мм. Чтобы облегчить пчелам работу по созданию сот, иногда на рамки натягивают нержавеющую проволоку, которую можно заменить на толстую леску. Рамки могут иметь разную форму в зависимости от конструкции и типа улья. Так они выделяются:

— рамы узкие, высота которых меньше их ширины;

— узко-высокие — их ширина всегда меньше высоты;

— квадратные рамы.

Рамочный рисунок одного из узоров улья. Принцип устройства сохраняется и в большинстве других моделей — меняются только линейные размеры.

Однако у всех рам верхняя перекладина имеет одинаково выступающие края — складки. Именно на этих выступах будут держаться рамки в улье, опираясь на направляющие, прикрепленные к стенкам вольера или магазина.

Постоянные распорки: эти детали необходимы для обеспечения определенного расстояния между рамами. Эти элементы бывают точечными и линейными. Пунктирные кадры фиксируют соседние кадры на необходимом расстоянии только в одной точке, а линейные кадры — вдоль нижней планки. Кроме того, бывают плоские и профилированные боковые разделители.

Рамы оснащены боковыми разделителями в профиле для установки необходимого зазора

На приведенном выше рисунке четко видны разделители профилей, то есть удлинения боковых направляющих в верхней части, которые не позволяют сотам, созданным пчелами, соприкасаться с рамой. Это удлинение также часто называют плечом, и его длина составляет примерно 100 мм.

Диафрагма (вставка) предназначена для ограничения сот. Он представляет собой доску или древесное волокно, по ширине равное высоте внутреннего размера корпуса. Он находится внутри, разделяя улей на две части. Часто используется, когда в улье разделены две пчелиные семьи.

Носилки рубероид — разновидность подстилки на дне улья на зиму

Подрамник рубероид представляет собой лист рубероида с полностью выветрившимся запахом и обработанный специальным составом, длина и ширина которого соответствуют размерам дна обрешетки. Он вставляется в улей через летку, когда улей заправляется фуражом на зиму. За зиму на листе скапливается восковая крошка, сотовая крошка и валежник. Опытные пчеловоды определяют качество зимовки пчелиной семьи по весеннему содержанию носилок. Носилки вынимают из улья в конце зимы и хранят должным образом до конца сезона.

Разделительная рама — предотвращает попадание дронов и пчелиных маток в надстройку магазина, оставаясь при этом проходимой для рабочих пчел

Между корпусом и магазином установлена ​​разделительная сетка, чтобы пчелиная матка не могла перемещаться из одной части улья в другую. Сетка может быть заподлицо или из пластика. Ширина отверстий в ячейках сетки должна быть 4,2 мм, чтобы рабочие пчелы могли свободно проходить через них, а пчелиные матки и более крупные трутни оставались в основной части корпуса гнезда.

Каркас вентиляции представляет собой легкую конструкцию из деревянных реек, на которую натянута металлическая сетка с размером ячеек 3 × 3 мм. Вентиляционная рама размещается в верхней части улья на месте чердака, но иногда вентиляционное окно делают на самом чердаке. Особенно важно организовать качественную вентиляцию при транспортировке ульев на новое место сбора меда.

Откидные петли в конструкции улья предназначены для соединения корпуса гнезда с приставкой магазина. Петли крепятся к углам на передней стенке улья, между корпусом гнезда и магазином. Петли позволяют складывать или снимать магазин полностью, открывая внутреннее пространство корпуса гнезда. В некоторых моделях корпус и зарядное устройство соединяются с помощью выдвижных скоб.

Соединительная лента устанавливается по шву корпуса гнезда и надстройки магазина и под прикрытием, служит для их надежного соединения. Обычно он изготавливается из стальной полосы шириной 25 мм и толщиной 2 мм. Применимо не ко всем моделям ульев.

Теперь, рассмотрев основные детали конструкции, стоит обратиться к информации о типах ульев.

165 мм/ИЗГОТОВЛЕНИЕ УЛЬЕВ/Все этапы производства/ ЧАСТЬ 1

Популярные типы ульев

Во-первых, ульи делятся на складные и нескладывающиеся, но последние уже не используются из-за неудобства. Пчелиные жилища различаются по конструкции, объему, материалам и функционалу. Одна секция улья вмещает до 16 рамок, на которых пчелиная семья создает соты для разведения расплода и хранения меда.

Горизонтальный сотовый каркас

Современные рамочные ульи бывают вертикальными и горизонтальными. В горизонтальных моделях есть один корпус, который можно удлинить, изменяя количество рамок по мере необходимости. Однако рамы в таких конструкциях крупные и тяжелые.

Вертикальные ульи увеличиваются за счет дополнительных надстроек, а рамы в них компактные и легкие.

Существуют комбинированные модели, которые объединяют элементы вертикальных и горизонтальных ульев. Эти конструкции имеют несколько секций с перегородками, позволяющими устанавливать дополнительные рамки.

Пчелиные домики также классифицируются по функциональному назначению. Некоторые ульи предназначены исключительно для зимовки пчелиных семей.

Существует множество типов ульев. Некоторые имеют уникальный дизайн, другие разработаны в разных странах, но остаются независимыми и имеют различные названия.

Некоторые из них будут рассмотрены далее.

Альпийский улей

Этот тип улья изобрел пчеловод Роджер Делон. Конструкция представляет собой многокорпусную вертикальную «пирамиду», напоминающую многоэтажный дом. Этот сорт появился в результате многолетних наблюдений за жизнью и повадками насекомых, поэтому пчеловод постарался максимально воссоздать естественные условия жизни пчел в природе. Благодаря тому, что корпуса в этом улье расположены друг над другом, конструкция имеет компактные размеры в основании. В постройках альпийского улья отсутствуют перегородки, вентиляционные зазоры и решетки, так как подача свежего воздуха и отвод отработанного воздуха происходит за счет естественной циркуляции через выемку, которая оборудована в нижней части общей конструкции.

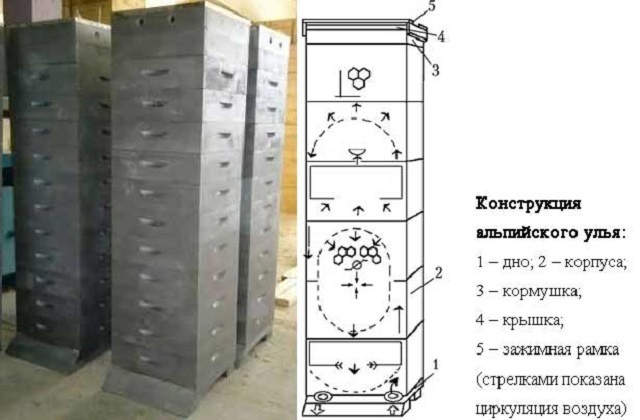

Характерный внешний вид альпийского улья и схема вентиляции, которую он содержит

Чтобы в улье не собиралась лишняя влага и не образовывался конденсат, в верхней части конструкции предусмотрена кормушка или потолок, создающий воздушную подушку. Крышка, расположенная сверху улья, снабжена слоем изоляционного материала и надежно защищает его от перегрева на полном солнце.

Каркас улья имеет специфическую конструкцию

Отличительной особенностью рамок альпийских ульев является отсутствие дна и боковой планки, а на их месте делается металлический каркас. А для расположения искусственного фундамента в верхней планке каркаса прорезается прорезь.

На строительство такого улья требуется гораздо меньше материала, а толстый слой утеплителя для стен вовсе не нужен, так как на зимовку ульи Делона накрывают полиэтиленовым пакетом.

Как видно из иллюстраций, альпийский улей состоит из нескольких построек, установленных друг на друга. Все корпуса, кроме нижнего, не имеют дна, но на их стенках закреплены гребни или рейки, между которыми затем устанавливаются рамы.

Альпийский улей Делона собран вертикально из целой серии секционных построек

Каждое отделение общей постройки может быть рассчитано на 3 ÷ 8 рамок, в зависимости от количества особей в пчелиной семье.

Нижняя часть конструкции состоит из доски толщиной 30 мм. Опытные пчеловоды советуют перед установкой смочить внутреннюю поверхность дна льняным маслом. Снаружи дно должно быть покрыто краской, содержащей алюминий.

В самой высокой части корпуса, под крышей, находится корыто для пчел, наполненное сладким сиропом. Кормушка представляет собой лоток, разделенный перегородкой на две части, в каждой из его секций есть выступы — так называемые «вулканы», которые прикрыты пластиковыми стаканчиками.



Ясли — поилка для пчел с двумя «вулканами»

Блок питания можно сделать самому или купить готовый.

Улей Дадана — Блатта

Данный улей имеет простую конструкцию, что делает его популярным среди пчеловодов. Корпус улья Дадан обычно вмещает 12 рамок, но его высоту можно увеличить, добавив надстройки магазина с полурамами.

Цены на поилки для пчел

поилка для пчел

Типичный вид улья Дадан снаружи — благодаря чередованию цветов хорошо видна конструкция гнезда, надстройка магазина и чердак

Вместо надстроек магазина над нижней частью корпуса может быть установлен дополнительный комплектный корпус со стандартными шпангоутами. Зимой все пчелы находятся в постройке гнезда, а весной, когда пчелиная семья начинает разрастаться, устанавливается необходимое количество надстроек.

Все части улья выполнены съемными, но фиксируются откидными замками.

Типичный вид улья Дадан снаружи — благодаря чередованию цветов хорошо видна конструкция гнезда, надстройка магазина и чердак

Вверху конструкции, под крышей, также должно быть место для установки блока питания.

Улей Лангстрота

Такую конструкцию называют «Рута», предназначенную для размещения нескольких пчелиных семей, что упрощает уход за ними. Система может включать от двух до шести корпусов, каждый из которых вмещает 10–12 рамок. Корпуса добавляются по мере роста пчелиной семьи, поэтому изначально улей состоит из двух корпусов или одного корпуса и хранилища.

Улей Лангстрота, или «Рута»

Улей Рута включает следующие элементы:

— подставки или ножки;
— днище с нижними кранами;
— гнездо (пчелиный клуб);
— разделительная сетка;
— магазины;
— потолок;
— обшивка крыши;
— крышки.

На нижний корпус устанавливаются дополнительные корпуса, а разделительная решетка располагается над ними.

Пример конструкции улья «Рута»

Гнездовые или выводковые корпуса изготавливаются из цельных досок толщиной от 35 мм. Для стен лучше использовать мягкие породы дерева: сосну, ель, осину или липу. Смолистые породы, такие как лиственница, нежелательны, так как могут трескаться и деформироваться.

Стенки корпуса соединяются саморезами с водостойким клеем в местах соединения для надежности и предотвращения перекосов. Обязательно должно быть вентиляционное отверстие, размеры и расположение которого указаны на чертеже.

Внутренние размеры корпуса составляют 450 × 375 мм, высота — 245 ÷ 250 мм. При обработке деталей, формирующих высоту, добавляется 10 мм на усадку древесины. Внешние размеры составляют 520 × 445 мм, а высота улья зависит от количества ящиков и магазинов.

Корпус рассчитан на 10 рамок размером 435 × 230 мм. Рекомендуется использовать березу, липу или осину; хвойные деревья нежелательны. Точные размеры рамок по ширине боковых стенок указаны на схеме чертежа.

С боков корпуса прикрепляют ручки или делают пазы размером 30 × 90 мм для удобства переноски.

Потолочная панель изготавливается из досок толщиной 20 мм и имеет размеры 468 × 395 мм.

Над потолочной панелью, между ней и крышей, располагается блок питания. Конструкция накрывается дощатой кровлей толщиной 25 мм, на которую укладывается алюминиевый или стальной лист. Некоторые пчеловоды добавляют слой теплоизоляции на крышу для предотвращения перегрева или переохлаждения гнезд.

Все внешние поверхности улья обрабатываются льняным маслом и красятся для защиты древесины от ультрафиолетовых лучей и влаги, что увеличивает срок службы улья.

На фотографиях ниже представлены различные секции улья. Некоторые из них могут отличаться от описанной конструкции, но многие пчеловоды предпочитают их дизайн, основываясь на собственном опыте.

Цены на обрезную доску

обрезной край

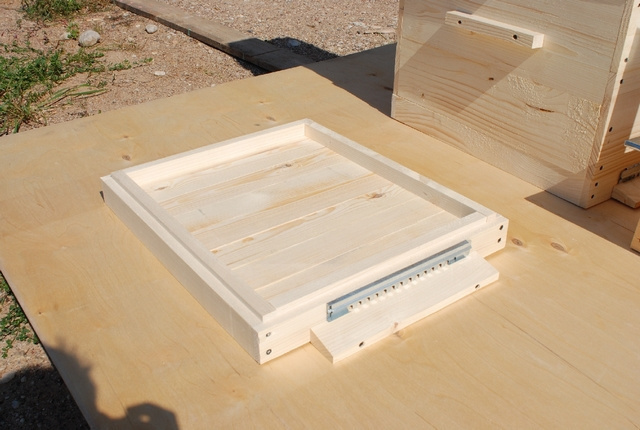

Готовое дно нового улья

Так, например, на схеме нижняя поверхность расположена под углом, с наклоном к финишной доске, а на иллюстрации низ улья ровный.

Разобранный улей. Важно точное изготовление всех отделений, чтобы они плотно прилегали друг к другу при установке

Все элементы конструкции должны идеально подходить друг к другу, поэтому в процессе производства детали необходимо постоянно испытывать.

Металлическое кровельное покрытие станет лучшим вариантом благодаря своей отражательной способности

лучше сделать скатную крышу и накрыть ее алюминиевым или стальным листом. Рампа защитит улей от дождевой воды, а неокрашенная оцинкованная сталь или алюминий эффективно отражают солнечные лучи, предотвращая перегрев.

Новые ульи Лангстрота («Рута») в собранном виде

Ульи, используемые на пасеках в регионах с холодным зимним климатом, двустенные с внутренней изоляцией. В этом случае общая толщина стены составит 40 ÷ 50 мм

Цены на алюминиевые листы

Алюминиевый лист

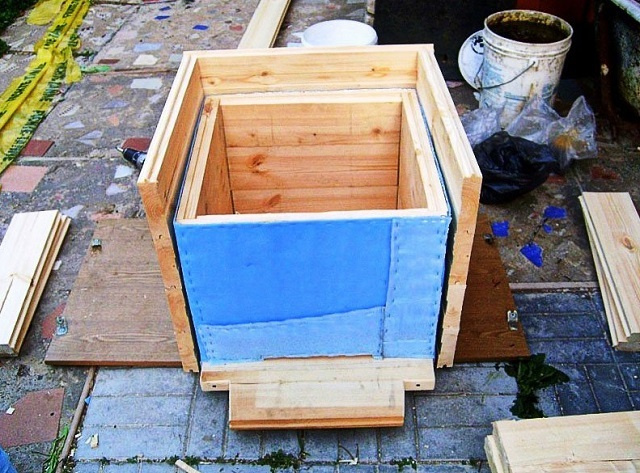

В регионах с холодными зимами рекомендуется дополнительная изоляция улья.

Опытные пчеловоды советуют увеличивать размеры рамки до 90 ÷ 120 мм для создания комфортных условий зимовки пчел. Если такой размер не предусмотрен заранее, корпус-гнездо можно установить на пустую пристройку магазина. Увеличение рамочного пространства также помогает предотвратить развитие восковой моли.

Чтобы пчелы не попадали в пространство под рамой, ее накрывают проволочной сеткой с ячейкой 4,4 мм, обрамленной деревянными или металлическими планками.

Рамы должны находиться на высоте 150 ÷ 200 мм над нижней поверхностью.

В нижней части улья устанавливается выдвижной поддон с бортами высотой 40 ÷ 50 мм, на котором можно разместить подрамник из покрывного войлока.

Этот поддон также используется для лечения пчел от варроатоза. В него помещают мелко нарезанные лечебные травы, чаще всего отцветшую пижму.

Кассетный улей

Конструкция кассетного улья отличается от других моделей тем, что гнездовые ящики выполнены в виде установленных в общем корпусе ящиков с закрепленными на боковых стенках решетками — направляющими, по которым будут ходить корпуса ящиков. Между установленными в улье рамками необходимо выдерживать расстояние 10 мм — это обеспечивает беспрепятственное расширение улья, а также возможность отделения части улья от основного пространства фанерными решетками или перегородками — установка горизонтально съемных столов.

Кассетную конструкцию немного сложнее изготовить, и для нее потребуется больше материала. Но при этом их удобнее носить с собой, поэтому эти ульи созданы для полевых пасек.

Кроме того, конструкция ящика позволяет одновременно содержать в улье несколько семей, отделяя их друг от друга фанерными перемычками.

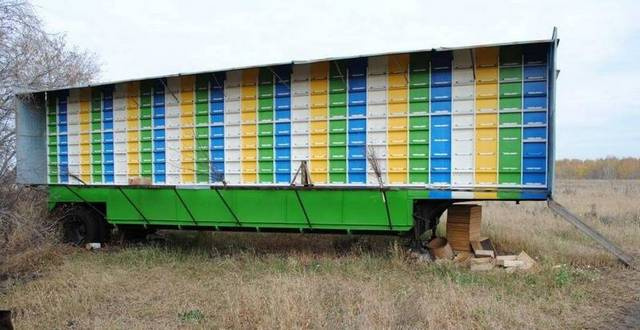

Пасечник-прицеп, в котором ульи оборудованы по кассетному принципу

Учитывая, что каждый ящик имеет свои стенки и установлен в общем корпусе, улей получается двустенный. Кроме того, основной корпус необходимо собрать из панелей толщиной 35 мм или из двух слоев влагостойкой фанеры с установленной между ними изоляцией.

Для повышения устойчивости древесины к внешним факторам рекомендуется все детали конструкции пропитать жидким воском.

Каждая из кассет вставляется в общий корпус по боковым направляющим

В этой конструкции на каждом выдвижном корпусе предусмотрены летки. Следовательно, их центральные отверстия обычно имеют диаметр 25 ÷ 30 мм, длину прорезей 200 и высоту 10 мм. Если для улья планируется сделать общую дверцу, то отверстия под выемки делают, напротив зазоров между ящиками. Под каждым из отверстий закрепляется посадочная дорожка.



В верхней и нижней части тела сустава должны быть предусмотрены сетки от клещей. От дождя весь улей защищен скатной крышей, под которой предусмотрены вентиляционные прорези.

На следующем рисунке показан чертеж одного из вариантов коробчатого улья с указанием размеров.

Сборочный чертеж кассетного улья типа Берендей

1 — крыша с вентиляционными прорезями;

2 — верхняя противоклещевая сетка;

3 — рельсы прибытия;

4 — центральные круглые летки;

5 — паз насечка;

6 — съемный лоток с противоклещевой сеткой;

7 — ножки или опорные стойки;

8 — кассетный выдвижной корпус;

9 — стол выдвижной — кронштейны регулируемые по высоте. Обеспечивает необходимый уровень удобства при работе с кассетой, выдвинутой наружу.

10 — сотовые рамы;

11 — ползунки для извлечения кассет;

12 — двери;

13 — хомутные крючки для фиксации дверных полотен.

Улей лежак

Этот тип пчелиного домика отличается большими размерами и горизонтальной ориентацией. Он представляет собой ящик, разделенный на две секции, где обитает отдельная семья пчел с собственной маткой. Главное преимущество этой модели — упрощение ухода за пчелами, что экономит время и усилия пчеловода.

Улей с горизонтальной палубой популярен среди российских пчеловодов.

Некоторые используют его как склад, устанавливая над гнездовыми помещениями или между ними.

Внутреннее устройство ульевой конструкции

Дно улья выполнено из доски толщиной 40 мм, стенки — 25 мм. Размер дна — 580х385 мм, крыши — 600х405 мм. Высота готового улья — 315 мм, площадь крыши — 590 × 395 мм, высота крыши — 80 мм.

Чертеж одной из моделей ульевой конструкции

1. Кормушки и поилки для пчел
2. Сотовые рамы
3. Крыши, закрывающие отсеки улья
4. Ручки для перемещения улья
5. Общая крыша улья
6. Корпус улья
7. Жалюзи входных окон
8. Внутренние перегородки, разделяющие пространство улья на секции

Элементы улья соединяются саморезами. Крышу к корпусу крепят петлями, что позволяет легко откидывать ее вниз. На боковых стенках в верхней части отсека предусмотрены выемки размером 12 ÷ 15 мм в ширину и 18 ÷ 20 мм в высоту для установки рам.

Цены на улей из ППУ

полиуретановый улей

Крыша улья может быть двускатной. Сделать его сложнее, но он лучше защитит улей от дождя и перегрева в жаркие летние дни

В нижней части конструкции, на передней стенке, есть выемка для каждого из отделений.

Кроватка может быть рассчитана на пчелиную семью. Сделать это вполне возможно по приведенному ниже чертежу, который, наверное, даже не требует дополнительного описания.

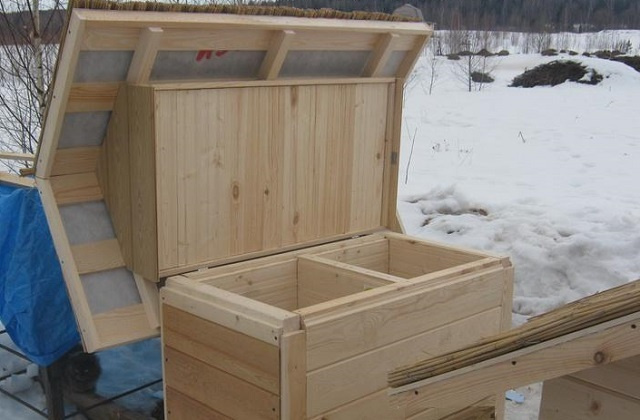

Один из самых простых в изготовлении ульев. Показан отсек, предназначенный для пчелиной семьи, но их может быть несколько, выровненных по горизонтали.

Есть много других конструкций ульев. Выше они считались самыми популярными и доступными для изготовления.

Постройка простого улья с двускатной крышей

Улей, описанный в этом разделе, может быть изготовлен любым пчеловодом, имеющим необходимые материалы, инструменты и базовые навыки.

Создание улья с уникальным дизайном — задача для большинства домашних мастеров.

Первый шаг в процессе изготовления улья — создание детального чертежа с описанием всех элементов и их размеров. Габариты улья составляют 1300 x 600 x 600 мм, высота измеряется от конька крыши.

Для сборки улья используйте схему, на которой четко видны все детали.

Для постройки конструкции понадобятся следующие деревянные и металлические элементы:

1. Вертикальные стойки — 4 шт. — 486 × 32 × 18 мм.
2. Вертикальные полки для пристройки магазина — 4 шт. — 154 × 32 × 18 мм.
3. Продольные стержни нижней части корпуса гнезда — 2 шт. — 424 × 32 × 18 мм.
4. Поперечины для скворечника, удлинителя магазина, днища и чердака — 10 шт. — 600 × 32 × 18 мм.
5. Продольные штанги корпуса, надставки магазина, днища и чердака — 12 шт. — 564 × 32 × 18 мм.
6. Поперечины дна корпуса гнезда — 2 шт. — 564 × 32 × 18 мм.
7. Балка конька крыши — 1 шт. — 564 × 32 × 18 мм.
8. Стропильные ноги крыши — 2 шт. — 392 × 32 × 18 мм (срезаны под углом 45 градусов).
9. Стропильные ноги крыши — 2 шт. — 424 × 32 × 18 мм (обрезаны под углом 45 градусов).
10. Подставка для ног — 4 шт. — стальные пластины 80 × 80 × 3 мм.
11. Опоры — 4 шт. — уголок стальной 500 × 50 × 50 × 3 мм.
12. Крышка коньковой дуги — 1 шт. — уголок алюминиевый 680 × 50 × 50 × 3 мм.
13. Кромка покрытия (необрезная) толщиной 6 ÷ 8 мм.
14. Посадочный талон (прилет) — 1 шт. — 460 × 70 × 6 мм.
15. Фанерная панель с вентиляционными отверстиями — 1 шт. — 460 × 460 × 12 мм.

Для изготовления деталей и утепления понадобятся:

• Фанера толщиной 10 ÷ 12 мм.
• Брус сечением 32 × 18 мм — 20 погонных метров.
• Необрезная доска или деревянная обшивка толщиной 6 ÷ 8 мм (количество зависит от ширины материала).
• Гвозди длиной 50 мм.
• Саморезы длиной 25 мм.
• Стальной уголок длиной 2000 мм и алюминиевый уголок длиной 700 мм (50 × 50 × 3 мм).
• 4 стальные пластины (80 × 80 × 3 мм).
• Кровельное покрытие (можно использовать тот же материал, что и для стен, или стальной лист толщиной 1 ÷ 1,5 мм размером 600 × 1000 мм).
• 4 складывающиеся петли.
• 2 оконные петли размером 50 × 30 мм.
• Льняной утеплитель.
• Льняное масло для пропитки древесины.
• Краска для дерева, если планируете покрасить улей снаружи.

Для создания модели улья понадобятся следующие инструменты:

• Сварочный аппарат для приварки площадок к ножкам (если нет, можно обратиться в автомастерскую).
• Электродрель с набором сверл.
• Отвертка с набором бит.
• Лобзик или электрическая ножовка по дереву.
• «Болгарка» для резки металла (если планируете изготовить металлические ножки самостоятельно).
• Рулетка, угольник и простой карандаш для разметки.
• Молоток.
• Щетка.

Когда все готово, можно приступать к работе. Процесс создания модели улья представлен в таблице ниже:

Иллюстрация

Краткое описание выполненной операции

В первую очередь создаем заготовки для каркаса улья. Пиломатериал разрезается (при необходимости), пропитывается льняным маслом и маркируется по указанным размерам. Затем нарезаются стропила, которые лучше сразу подписать. Работа выполняется с помощью электрического лобзика или пилы по дереву. Более точные пропилы достигаются с помощью лобзика. Чтобы сэкономить время при сборке, рекомендуется пронумеровать деревянные части и сортировать их по стопкам.

Выбор материалов для строительства улья

При строительстве улья важным этапом является выбор подходящих материалов, которые обеспечат долговечность, теплоизоляцию и безопасность для пчел. Рассмотрим основные материалы, которые можно использовать для создания улья, а также их преимущества и недостатки.

Дерево

Дерево является наиболее популярным материалом для строительства ульев. Оно обладает хорошими теплоизоляционными свойствами, что помогает поддерживать оптимальную температуру внутри улья. Кроме того, дерево дышит, что позволяет избежать накопления влаги и способствует здоровью пчел.

Наиболее часто используются следующие виды древесины:

• Сосна: легкая и доступная, сосна обладает хорошими теплоизоляционными свойствами, но требует дополнительной обработки для защиты от влаги и вредителей.
• Ель: также легкая и недорогая, ель имеет схожие характеристики с сосной, но менее устойчива к гниению.
• Лиственница: более прочная и устойчивая к гниению, лиственница идеально подходит для ульев, но стоит дороже.

Пенопласт

Пенопласт — это современный материал, который активно используется для строительства ульев благодаря своим отличным теплоизоляционным свойствам. Ульи из пенопласта легкие, легко монтируются и обеспечивают пчелам комфортные условия. Однако, стоит учитывать, что пенопласт не дышит, что может привести к накоплению влаги внутри улья.

Металл

Металлические ульи, чаще всего из оцинкованной стали или алюминия, обладают высокой прочностью и долговечностью. Они не подвержены гниению и могут служить десятилетиями. Однако, такие ульи имеют плохие теплоизоляционные свойства и могут перегреваться на солнце, что негативно сказывается на здоровье пчел.

Комбинированные материалы

Некоторые пчеловоды предпочитают комбинировать различные материалы для достижения оптимальных характеристик. Например, можно использовать деревянные стенки с пенопластовой изоляцией или металлические элементы для защиты от вредителей. Такой подход позволяет создать ульи, которые будут сочетать в себе прочность, теплоизоляцию и долговечность.

Обработка материалов

Независимо от выбранного материала, важно правильно обработать его перед строительством улья. Дерево необходимо обработать антисептиками для защиты от гниения и вредителей. Металлические элементы следует покрыть специальными красками или эмалями, чтобы предотвратить коррозию. Пенопласт можно защитить от механических повреждений с помощью обшивки или сетки.

В заключение, выбор материалов для строительства улья зависит от климатических условий, бюджета и личных предпочтений пчеловода. Правильный выбор и обработка материалов помогут создать надежный и долговечный улей, который обеспечит комфортные условия для пчел и высокую продуктивность.

Вопрос-ответ

Какие материалы лучше всего использовать для постройки улья?

Для постройки улья рекомендуется использовать древесину, так как она обладает хорошими теплоизоляционными свойствами и долговечностью. Лучше всего подойдут такие породы, как сосна или ель. Также важно обработать древесину специальными составами для защиты от влаги и вредителей.

Как правильно выбрать чертеж для улья?

При выборе чертежа улья стоит учитывать тип пчел, которые будут в нем жить, а также климатические условия вашего региона. Чертежи должны включать все необходимые размеры и детали, такие как рамки и вентиляционные отверстия. Рекомендуется использовать проверенные чертежи, доступные в специализированной литературе или на пчеловодческих сайтах.

Сколько времени потребуется на постройку улья своими руками?

Время, необходимое для постройки улья, зависит от сложности конструкции и вашего опыта. В среднем, на создание простого улья может уйти от нескольких часов до нескольких дней. Важно не спешить и тщательно следовать чертежам, чтобы обеспечить качественный результат.

Советы

СОВЕТ №1

Перед началом строительства улья обязательно ознакомьтесь с различными чертежами и схемами. Выберите тот, который соответствует вашим потребностям и условиям, в которых вы планируете содержать пчел. Убедитесь, что выбранный вами проект учитывает климатические особенности вашего региона.

СОВЕТ №2

Используйте качественные материалы для строительства улья. Дерево должно быть хорошо обработано и защищено от влаги, чтобы продлить срок службы конструкции. Избегайте использования токсичных красок и покрытий, которые могут навредить пчелам.

СОВЕТ №3

Обратите внимание на вентиляцию улья. Хорошая циркуляция воздуха важна для поддержания оптимального микроклимата внутри улья. Убедитесь, что в вашем чертеже предусмотрены вентиляционные отверстия, которые можно регулировать в зависимости от температуры и влажности.

СОВЕТ №4

Не забывайте о простоте доступа к улью для ухода за пчелами. Убедитесь, что конструкция позволяет легко открывать и закрывать улей, а также проводить необходимые проверки и сбор меда без лишних усилий.
