Дисковые плуги своими руками

Дисковые плуги своими руками — это способ создать эффективный инструмент для обработки почвы и углубить знания о сельскохозяйственной технике. В статье рассмотрим, как самостоятельно изготовить дисковый плуг для вспашки твердой почвы, улучшая структуру и плодородие земли. Понимание принципов работы и конструктивных особенностей плуга поможет адаптировать его под ваши нужды, что важно для фермеров и садоводов, стремящихся повысить урожайность и эффективность работы.

Общие характеристики

Плуг классифицируется по назначению на несколько типов:

• ручной — для обработки мягких почв на небольших участках;
• конный — в условиях ограниченного доступа к земле для техники;
• с тросовой тягой — для труднодоступных мест, таких как горные районы или болота;
• навесной — работает с техникой, сокращая радиус поворота при вспашке;
• прицепной — универсальный плуг общего назначения.

Каждый тип плуга имеет свои подвиды:

• однокорпусный;
• двойной корпус и другие;
• диск — поворотный;
• вращающийся.

Схема установки самодельного плуга представлена на Рисунке 1.

Основные элементы конструкции кузова:

• стамеска — накладка на режущую часть;

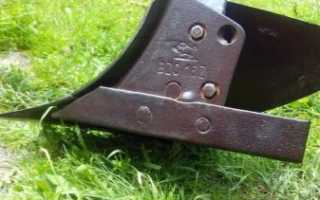

• лемех — съемный «нож»;
• перо крыла, грудь и лезвие;
• неглубокие — для срезания углов из слоев почвы;
• стойка — фиксирующий элемент.

Современные технологии позволяют создать плуг самостоятельно. Вы можете разработать его по собственному проекту или адаптировать готовый вариант под свои нужды. Самодельный инструмент имеет множество преимуществ и уникальные конструктивные особенности.

Создание дискового плуга своими руками становится все более популярным среди фермеров и садоводов. Эксперты отмечают, что такой подход позволяет не только существенно сэкономить средства, но и адаптировать инструмент под конкретные условия работы. При правильном выборе материалов и тщательной проработке конструкции, самодельный плуг может не уступать заводским аналогам по эффективности.

Однако специалисты предостерегают от недостатка знаний в области механики и агрономии. Неправильные расчеты могут привести к неэффективной работе и даже повреждению почвы. Поэтому важно заранее изучить теорию и, возможно, проконсультироваться с опытными мастерами. В конечном итоге, качественно изготовленный дисковый плуг станет надежным помощником в обработке земли и повысит урожайность.

дисковый плуг для мини трактора

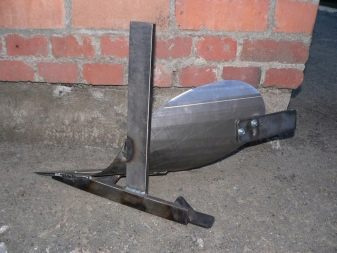

Особенности самодельной модели

Плуг самовозводящийся — это инструмент, отвечающий целевым потребностям и имеющий невысокую стоимость. Для его сборки вы можете использовать доступные материалы, а также детали конструкций других сельскохозяйственных агрегатов. Последние можно забрать в старых сельскохозяйственных мастерских, пунктах приема черных металлов и других подобных местах.

Самодельный плуг легко сориентировать под свои нужды. Он может быть адаптирован для различных типов почвы, тяговых механизмов, а также для обработки сельскохозяйственных культур. Ваш плуг может быть изготовлен с учетом мощности и производительности тракторной техники, что позволит вам добиться максимальной эффективности и снизить разрушающие нагрузки на пахотный орудие.

Режущий элемент этого плуга может быть сменным и самостоятельно изготавливаться / затачиваться, что значительно снижает затраты на обслуживание механизма. В случае самостоятельного изготовления появляется возможность изменения целевого использования — введение функции сменных элементов: насадок, крепежа, кузовных деталей и каркаса. Это позволяет проводить работы комбинированного характера, например, вспахивание и скашивание куста.

При сборке плуга особое внимание следует уделять выбору материалов и их качеству. Это одно из главных преимуществ самодельной сборки, так как покупая плуг в магазине, сложно быть уверенным в качестве металла, из которого изготовлен заводской агрегат. После покупки магазинной модели может потребоваться ее дальнейшая доработка или замена некачественных конструктивных элементов.

Компонент	Материал	Замечания/Рекомендации
Рама	Стальная труба профильная 100х100х8 мм или швеллер №16	Должна быть достаточно прочной, чтобы выдерживать нагрузку. Проверить на прочность перед использованием.
Диски	Стальные диски диаметром 50-70 см	Можно использовать б/у диски от сельхозтехники. Важно обеспечить одинаковый диаметр и толщину дисков для равномерной обработки.
Подшипники	Подшипники качения (например, 205 или 206)	Необходимо использовать качественные подшипники, рассчитанные на высокие нагрузки. Регулярная смазка обязательна.
Ось	Стальной вал диаметром не менее 40 мм	Ось должна быть изготовлена из высокопрочной стали и иметь достаточный диаметр, чтобы выдержать нагрузку.
Зацепление	Цепная передача или ременная передача	Выбор типа передачи зависит от мощности трактора и желаемой скорости работы.
Крепление дисков	Болты с гайками высокой прочности	Использовать болты с высокой прочностью на растяжение, регулярно проверять крепление.
Глубина обработки	Регулируемые стойки	Обеспечить возможность регулировки глубины обработки почвы.

Интересные факты

Вот несколько интересных фактов о дисковых плугах и их изготовлении своими руками:

1. История дисковых плугов: Дисковые плуги появились в конце 19 века и быстро завоевали популярность благодаря своей способности обрабатывать тяжелые и каменистые почвы. Они обеспечивают более глубокое рыхление и лучшее перемешивание почвы по сравнению с традиционными лемешными плугами.

2. Материалы для самодельного плуга: При изготовлении дискового плуга своими руками можно использовать различные материалы, такие как старые автомобильные диски, металл от строительных конструкций или даже переработанные детали от других сельскохозяйственных машин. Это позволяет не только сэкономить деньги, но и внести элемент креативности в процесс.

3. Регулировка глубины обработки: Одним из ключевых аспектов при создании дискового плуга является возможность регулировки угла наклона и глубины обработки. Это можно достичь с помощью простых механизмов, таких как регулируемые крепления или подъемные устройства, что позволяет адаптировать плуг под различные условия почвы и типы культур.

Дисковый плуг от А до Я .Делаем испытываем на разных почвах разными тракторами.

Материалы и инструменты

Создание самодельного плуга для минитрактора требует основного инструмента и дополнительного, перечень которого зависит от конструкции и условий изготовления.

Основные материалы должны быть из цельной стали. Повреждения, такие как трещины, деформации или коррозия, недопустимы.

Вот список необходимых материалов:

• толстый листовой металл с высокой прочностью;
• металлические уголки и пластины достаточной толщины;
• болты различных размеров;
• дополнительные элементы (шайбы, подшипники, пружины) в зависимости от конструкции.

Как сделать?

Чтобы облегчить процесс сборки плуга для мини-трактора, можно пройти перестройку другого одноименного орудия, используемого в сочетании с тягловыми элементами — конского плуга или предплужника от пахотного механизма большого трактора.

Сборка необходимого агрегата требует составления правильных чертежей. Их наличие гарантирует оптимизацию конструкции, уменьшение количества комплектующих, простоту и качество сборки.

На чертежах должны быть указаны размеры элементов, которые тесно связаны с габаритами минитрактора, свойствами обрабатываемой земли. В процессе производства важно соблюдать эти параметры.

На этапе проектирования стоит прорисовать каждую деталь, имеющую неправильную форму, отдельно, соблюдая реальные размеры. В будущем из таких чертежей можно будет сделать шаблон для переноса изображения детали на кусок металла. Некоторые варианты конструкции плуга показаны на рисунках 2 и 3.

Рассмотрим два варианта изготовления плуга для минитрактора.

делаем дисковый плуг часть 5 .первые испытания провалились.

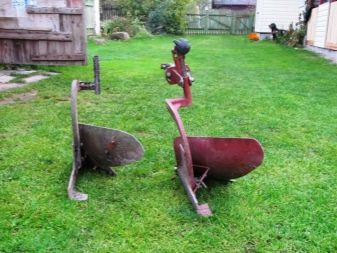

Из конского плуга

Эта конструкция плуга с мини-трактором проста в производстве. Модификация конного плуга включает установку рамы с механизмом крепления, добавление колеса (при необходимости) и утяжелителя.

Конный плуг состоит из корпуса и двусторонней рамы, которая крепится к шлейке животного и управляет процессом вспашки. Базовая конфигурация представлена на фото 4.

Для преобразования фиксирующей части конного плуга в ту, что устанавливается на мини-трактор, требуется минимальное усилие. Упрощение возможно с помощью создания фаркопа для навешивания на трактор, пример которого показан на фото 5.

Изготовление буксирного устройства несложно. Широкая пластина с двумя горизонтальными отверстиями и внутренней резьбой по краям дополнена центральным выступом, в который вкручивается или приваривается передний узел-шарик с одной ножкой. В центре пластины устанавливается Г-образная деталь, служащая запорным механизмом для рамы плуга, закрепляемой на крюке. Пластина устанавливается между двумя «ушками» опоры трактора и фиксируется четырьмя болтами.

Модификация конного плуга, показанная на фото 4, оснащена специальным колесом, которое служит опорой для рамы и позволяет регулировать глубину погружения плуга в почву.

Регулировка осуществляется с помощью механизма — кронштейна с резьбой, в который вкручивается стопорный болт. Держатель колеса перемещается вертикально внутри дужки, а болт фиксирует его в нужном положении. Это позволяет перемещать скобу вдоль рамы плуга.

Колесо состоит из металлического обода, спиц и осевого барабана. Для его создания используются металлическая лента размером 300х50 мм, арматурные стержни и труба, равная диаметру оси колеса.

Металлическая полоса формируется в круг, края свариваются, а шов обрабатывается шлифовальным кругом. Отрезок трубки, равный ширине ленты, вставляется в центр круга. Измеряется расстояние от края до внешней поверхности трубки — барабана. Радиусы арматуры равны этому расстоянию. Заготовки свариваются между собой. Для улучшения характеристик качения в барабан можно вварить подшипник соответствующего диаметра, что уменьшит трение и снизит нагрузку на ось колеса.

Эта конструкция плуга может использоваться двумя способами. В первом случае требуется второй человек, который управляет плугом сзади, регулируя линию борозды. Он оказывает давление на раму для достаточного погружения сошника в землю.

Во втором случае помощник не нужен. Плуг становится тяжелее и движется самостоятельно. Груз может быть тяжелым куском металла или камнем, помещенным в раму на краю, удаленном от трактора. Это максимизирует давление на лапу. Груз необходимо надежно закрепить на нижней стороне рамы, чтобы избежать переворачивания плуга.

При использовании плуга без помощника следует учитывать коэффициент кривизны борозды. Простота конструкции позволяет плугу колебаться из стороны в сторону. Для устранения этой проблемы трактор следует оснастить «жесткой» сцепкой, что направит полосу паза.

Из предплужников

Предплужник — элемент тракторного плуга, служащий для срезания верхнего слоя почвы при вспашке. Фото 6.

По форме он похож на рабочий орган лемеха, а размер его вдвое меньше. Этот факт позволяет эффективно использовать предплужник как плуг для минитрактора.

В процессе проектирования необходимо будет сварить раму, которая будет удерживать предплужник и крепиться к сцепке трактора, а также оснастить ее упорным колесом.

При создании чертежей этого проекта стоит учитывать мощность трактора, условия обрабатываемой земли, объем будущих работ. Если необходимо вспахать большую площадь земли, можно использовать два предплужника на одной раме. В этом случае плуг получится двухкорпусным. Это необходимо для уменьшения нагрузки на корпус лемеха и уменьшения износа.

Процесс сборки конструкции, ее установка на трактор аналогичен реконструкции конного плуга. Изготовлены рама аналогичной конфигурации, колесо, муфты для стойки плуга и всей конструкции на буксирный крюк. Для ручной коррекции борозды монтируется устройство взвешивания или ручки управления.

Техника безопасности

При использовании самодельного плуга важно соблюдать меры безопасности. Обратите внимание на следующие аспекты:

• Запрещается регулировать высоту плуга, очищать колесо и лемех от земли, а также выполнять другие манипуляции вручную во время движения;
• Все соединительные элементы должны быть надежно зафиксированы — люфт недопустим;
• Регулярно очищайте механизмы и заточите режущие части;
• Все действия выполняйте только с неподвижным плугом и выключенным трактором.

Для безопасной работы выполняйте операции в соответствии с техническими характеристиками сельскохозяйственной машины. Избыточные нагрузки могут привести к быстрому износу, повреждению оборудования и угрозе для здоровья.

Как изготовить плуг для минитрактора своими руками, смотрите в следующем видео.

Плуг своими руками чертежи

После изготовления своими руками моторизованной сельскохозяйственной лебедки, которую используют для вспашки огорода, встал вопрос: купить плуг или сделать самому? Прогуливаясь по магазинам и базару Смоленска, возникает странное ощущение, что промышленные мотоблоки — это унылое зрелище.

И эти промышленные творения подходят только для «уборки урожая» а не для вспашки земли, а также с поворотом шва, а по глубине и ширине вспашки можно сделать вывод, что для посадки картофеля с междурядьем 60 см. Не среди предлагаемые в торговле плугами. Либо наши производители экономят деньги, либо мощности самых популярных мотоблоков не хватает для работы обычным плугом с шириной захвата 30 см. При посадке картофеля не следует трижды пахать борозду. И цена хочет оставить лучшую — до 2 тысяч рублей (за пару железок с пункта приема металлолома).

Следующий шаг в поиске чего-то разумного — поискать в Интернете. К моему удивлению, на просторах русскоязычной сети плавают 3-4 оригинальных описания с рисунками (меня это очень удивляет). Следующий шаг — посмотреть, что используют другие. Приобрести подходящий плуг не удалось, решено было сделать плуг своими руками. Исходя из того, что плуг предполагалось использовать для посадки картофеля лебедкой для вспашки, к нему предъявляются следующие требования:

1. Ширина вспашки — до 30 см.

2. Глубина вспашки -10-20 см.

3. Плуг должен сам удерживать борозду, не копая и не выскакивая из борозды. Геометрия плуга должна обеспечивать движение с заданными параметрами без помощи пахаря.

4. Наличие возможности регулировки глубины и ширины вспашки.

5. Минимальный вес и достаточная прочность.

Мой дядя уже более 10 лет использует свою самодельную лебедку для вспашки и перепробовал несколько вариантов, в последние годы остановил свой выбор на оптимизированном варианте самодельной лебедки для огорода, а конкретно — для посадки картофеля с междурядьями межд. 60 см. Также есть самодельный грузовой лифт для моторной лебедки и самодельная картофелекопалка, все это можно посмотреть на соответствующих страницах сайта.

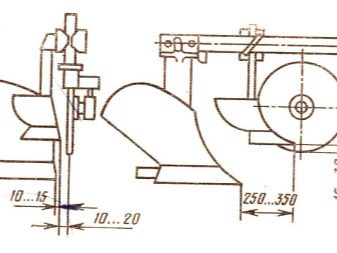

Чертеж плуга

Дизайн кромки поля.

Лезвие изгибается по этому шаблону до совпадения двух профилей, затем выполняется угловая сварка.

Используя рисунок самодельного плуга, нужно на плотной бумаге нарисовать модель плуга, затем перенести изображение на металл и вырезать деталь болгаркой. Лично я использовал нержавеющую сталь толщиной 1,8 мм. Многие часто используют лист толщиной 2-3 мм. Режущая кромка плуга усилена более толстой металлической полосой. Кто-то предлагает использовать для этих целей диск из циркуляра, кто-то из «московских» источников. По личному опыту, если дачу на семью из 4 человек вспахивают весной и осенью, обрабатывая шесть соток, за суперсилой гнаться не стоит. Сделать лёгкий плуг выгоднее, но достаточно прочного для своих задач. Лучше отремонтировать или заменить что-то через 10 лет, а потом при необходимости, чем тянуть на все 10 лет утяжеленную конструкцию самодельного плуга. Лишний вес ни к чему.

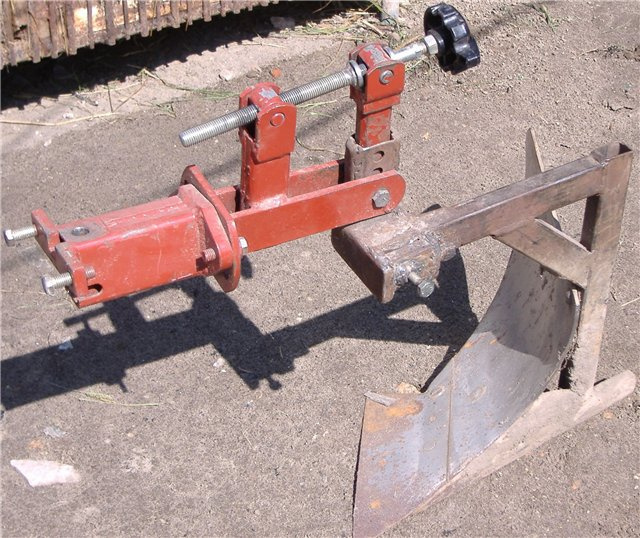

Так выглядит система регулировки ширины вспашки. Путем перестановки большого колеса можно в значительных пределах изменять ширину вспашки. Когда сажаю картошку, регулирую захват 30 см, за два прохода получается расстояние между рядами 60 см, при зяблевой вспашке огорода или при вспашке целины меньше хват. Колесо такое широкое, что плуг не вдавливается в землю.

Посмотрев на изображения ниже, можно представить основные принципы работы самодельного плуга, а точнее системы направляющих, которая позволяет плугу без участия пахаря двигаться строго по прямой линии на заданной глубине и ширине вспашки. Ширина вспашки регулируется перемещением большого колеса, которое при перемещении точки приложения тягового усилия, как показано на рисунке, прижимается к борозде, что позволяет плугу следовать направлению предыдущей борозды. Плуг слегка поворачивается, что увеличивает ширину вспашки. Действительно, ширина дуги в направлении, перпендикулярном оси движения плуга, составляет менее 300 мм, однако указанная ширина доступна для вспашки.

Колесо плуга движется по дну вспаханной борозды, и эта ситуация наблюдается от предыдущей борозды к следующей. В результате приложения тягового усилия к углублению плуга прилагается усилие до тех пор, пока плуг не выровняется с осью колеса, как показано на рисунке, следовательно, все силы уравновешиваются, и система становится очень устойчивой. Грубая регулировка глубины вспашки осуществляется подбором соответствующей разницы диаметров колес и постепенной регулировкой наклона плуга. На этом этапе отпала необходимость использовать рукоятки для управления плугом, за исключением некоторых особых условий вспашки.

Ара не только рыхлый грунт как на видео, но и целинный грунт

Плуг для лебедки сельскохозяйственной – видео

Плуг используется с лебедкой для обработки почвы.

На рынке доступны промышленные лебедки, а также мотоциклы и электрические плуги.

Мотоблок — отличная альтернатива минитракторам для небольших фермерских хозяйств и дачных участков. Оснащенный дизельным или бензиновым двигателем, он обрабатывает значительные площади за смену, что в ручном режиме заняло бы гораздо больше времени.

Собирать мотоблок самостоятельно нецелесообразно из-за высокой стоимости и сложности. Однако плуг, его основной рабочий элемент, можно сделать своими руками, что мы и рассмотрим в этой статье.

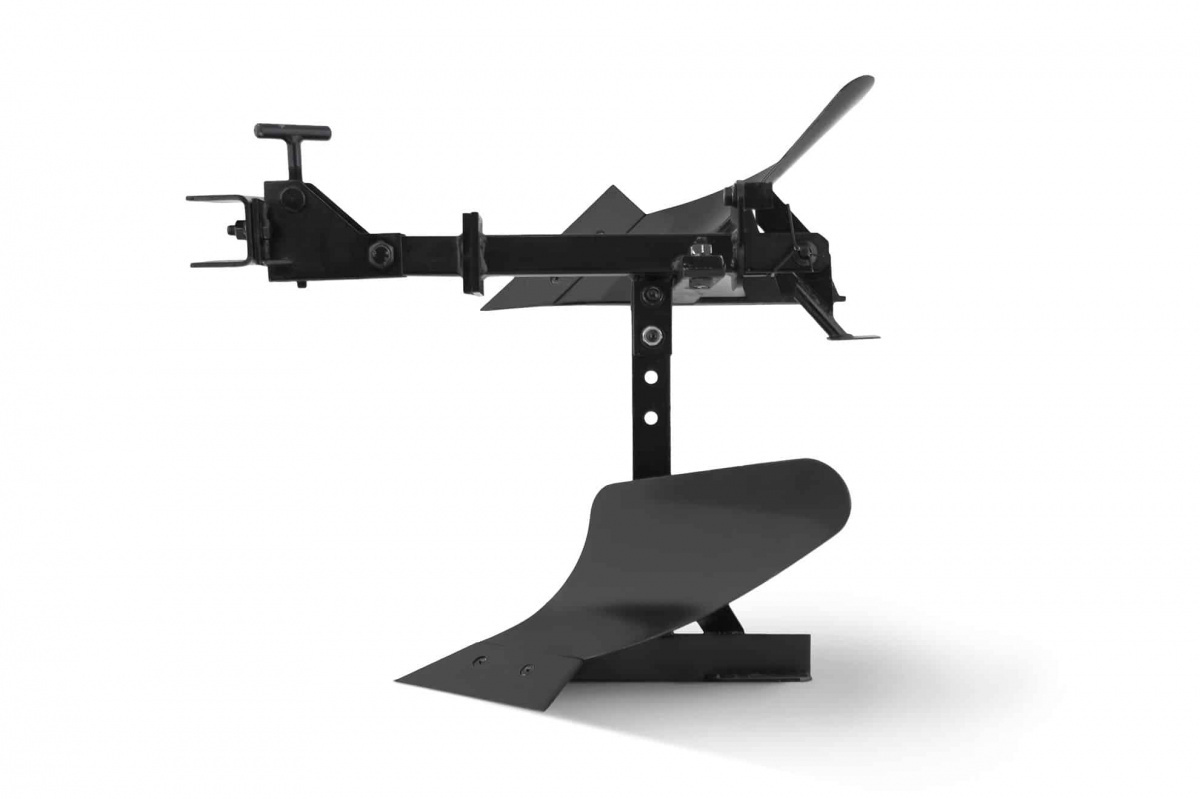

Плуг на мотоблок: разновидности и их конструктивные особенности

Плуг — это специальное устройство для вспашки почвы, оснащенное металлическим лемехом. Он предназначен для рыхления и переворачивания верхних слоев земли, что является важной частью предпосевной и осенней обработки почвы. Изначально плуги тянул человек, чуть позже — сельскохозяйственные животные. Сегодня плуг для мотоблока — один из вариантов использования этого навесного вспомогательного оборудования, помимо трактора или минитрактора.

В зависимости от формы основных рабочих элементов плуги для мотоблока бывают:

• лемех;
• без отвала;
• диск;
• вращающийся;
• комбинированный.

По типу акции:

• жизни;
• цилиндрический;
• полуцилиндр.

По количеству рабочих частей:

• плуг моноблочный для мотоблока;
• двойной корпус;
• многотельные модели, предназначенные для чрезвычайно сложных задач.

Кроме того, плуги для мотоблока по характеристикам крепежа делятся на обычные и оборотные.

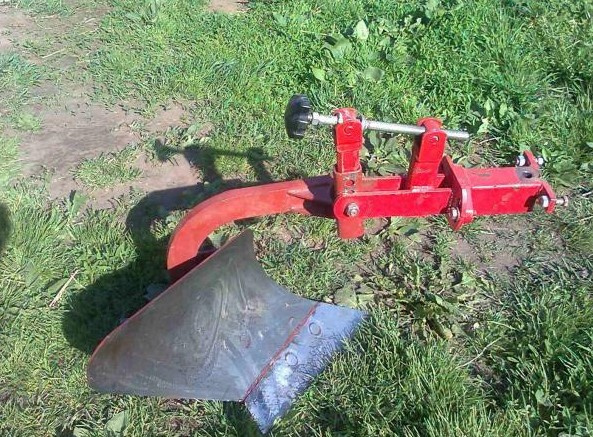

Как сделать плуг на мотоблок своими руками?

Создание плуга для мотоблока своими руками — задача вполне выполнимая и не требует особых навыков. С помощью проверенной схемы и качественных материалов процесс можно разбить на несколько простых этапов, что позволит получить устройство по доступной цене с хорошими эксплуатационными характеристиками.

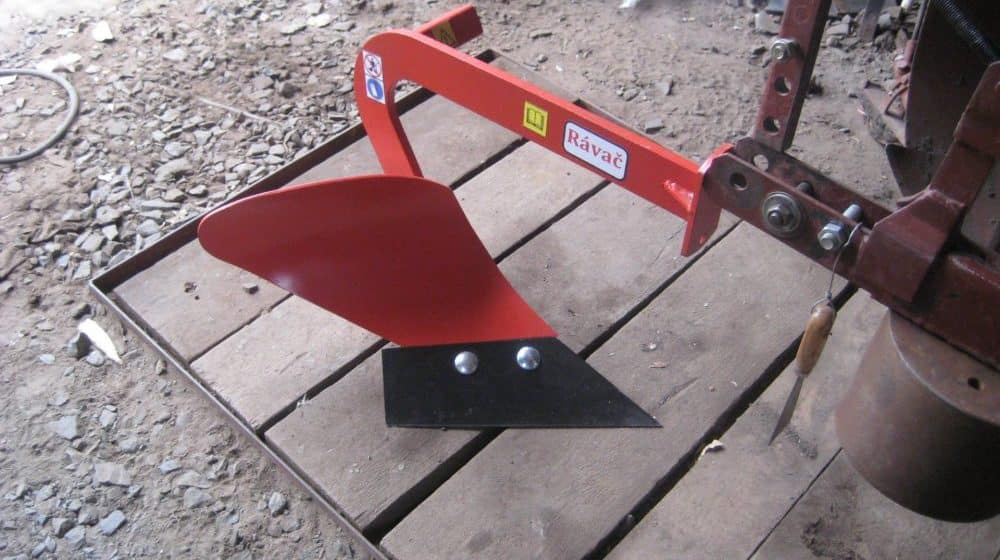

Представленный на чертеже плуг для мотоблока универсален.

При изготовлении самодельного плуга стоит учесть несколько важных моментов:

• Отклонение от стандартных размеров может привести к поломке устройства.
• Необходимо продумать монтажную стойку для регулировки и установки плуга на мотоблоке. Рекомендуется использовать цельнометаллические пластины толщиной 1 см. Регулировка стойки позволит задать нужную глубину вспашки.
• Лезвие должно выдерживать значительные нагрузки. Лучше всего подойдет стальной лист стандартной толщины. Важно не переусердствовать с изгибом. Рекомендуется использовать газовую плиту для нагрева трубы и ее сгибания по чертежу.

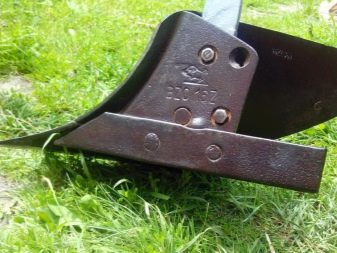

• Лемех — основная часть плуга, контактирующая с почвой. Его лучше изготовить из высоколегированной стали или специальной стали Sormite. Разница в толщине верхнего и нижнего слоев обеспечит неровный шов и долгий срок службы без необходимости заточки.

Теперь рассмотрим несколько вариантов самодельного плуга для мотоблока.

Оборотный плуг для мотоблока: делаем в домашних условиях

Оборотный (реверсивный) плуг к мотоблоку внешне отличается изогнутой формой, помогающей переворачивать верхний слой почвы к 1800-м годам. Он приобрел огромную популярность на твердых почвах, где обычное рыхление не приносит ожидаемых результатов результат. Его устройство является самым сложным среди других разновидностей.

На рисунке представлен универсальный вариант плуга оборотного типа (оборотный.

Детализация размеров элементов конструкции реализована на чертеже.

Для его изобретения потребуется изготовить (обозначения по чертежу):

• лемехи (а) в стальном исполнении. Желательно, чтобы они были съемными для возможной заточки или обновления. Режущая часть обрабатывается на наковальне и затачивается. Нижний предназначен для врезки в землю, верхний — для переворачивания срезанного пласта. Усилить прочность последнего можно приваренным к нему уголком;
• сформировать свалку можно несколькими способами. По одному из них берется стальная труба диаметром не более 6 см, на которую прикладывается лист картона. Между ламповым генератором и трафаретом должно быть около 20 0;
• сторона стойки (б);
• распорная пластина (в);
• база продукта (г);
• угол (d);
• стеллаж (е).

На схеме показана последовательность сборки роторного плуга, где 1 — лемех, 2 — сторона стойки и 3 — вспомогательный лист.

Вариантом стандартного оборотного плуга является оборотный плуг «Зыков», отличительной особенностью которого является усиление лемехов стальными заготовками на болтовых стяжках и большой угол атаки. Дополнительное колесо можно использовать для достижения устойчивости конструкции.

В предложенном дизайне он выделен желтым цветом.

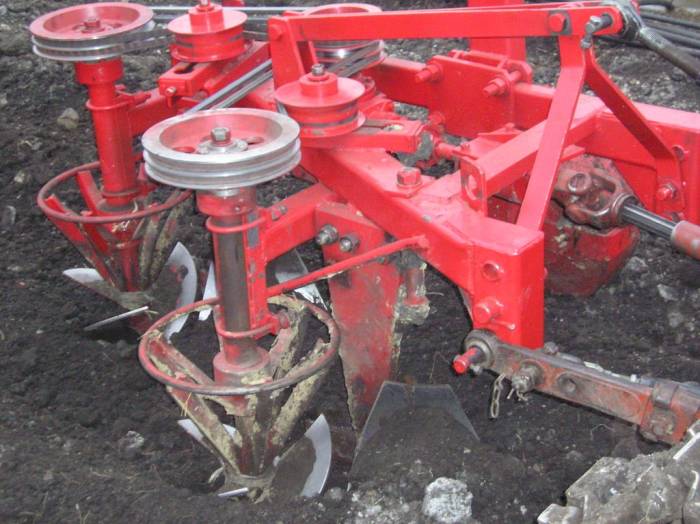

Роторный плуг на мотоблок: преимущества агрегата

Обладает эффективной конструкцией для обработки целинных земель, заросших сорняками, на глубину около 30 см. В состав роторного плуга, изготовленного вручную, входят:

Мотоблок, к которому крепится орудие, должен быть исправен и иметь вал отбора мощности. Он управляет осью, которая контролирует работу лемехов.

Самодельные роторные плуги для мотоблоков чаще всего оснащены дисковыми механизмами, но также существуют модели с барабанными, ножевыми и шнековыми системами. Это оборудование необходимо для внесения удобрений и прополки.

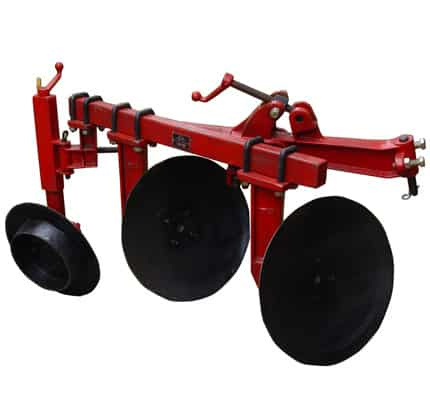

Дисковый плуг своими руками

Дисковый плуг для мотоблока или окучника — это специальное устройство, используемое для обработки почвы перед посадкой клубневых культур. Прокладывает борозды для посадки картофеля, свеклы, сельдерея и скрывает их.

Ниже представлена ​​схема и чертеж окучника

В его состав входят:

• 2 — диски;
• 3 — кулак;
• 4 — скоба;
• 5 — ось;
• 6 — скребок;
• 7 — дальний свет;
• 8 — стяжка;
• 9 — ручка.

Цифра 1 обозначает рабочую зону.

Диски можно брать от старой сеялки. Они устанавливаются под углом для повышения урожайности пахотных земель. Подвесьте подъемник от мотоблока через крюк. Тройник плуга прикручивается к нему болтами и колпачком. На большой скорости окучник может начать скользить. Поэтому работать с ним нужно только на малых оборотах или со сдвоенными колесами.

По другой инструкции плуг дисковый для мотоблока начинают собирать срезанием равностороннего угла. К нему приваривается носок, затем через упор и пятку. Диски закреплены на специальных шарнирах, которые привариваются таким образом, чтобы обеспечить их симметричное положение относительно общей оси.

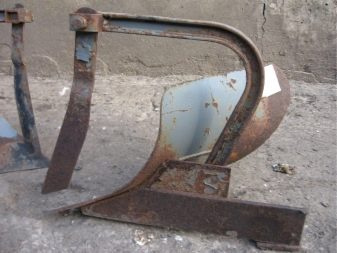

Плуг к мотоблоку своими руками из конного почвообработщика

Отличной идеей является преобразование старого конского плуга в мотоблок. Полный процесс представлен в видео.

Все конские плуги отличаются значительным весом из-за массивного отвала. Установка такого плуга на мотоблок без модификаций не обеспечит эффективное наклонение земли.

Это преимущество не повлияет на высоту плуга, используемого лошадью.

Для создания одинарного плуга для мотоблока понадобятся следующие материалы и инструменты:

1. Изготовьте полигон из стальной заготовки толщиной 3 см по заданному дизайну. Для точности создайте шаблон из картона.
2. Придайте нужную форму нержавеющему лезвию после резки.
3. Удалите конский клинок и установите самодельный.
4. Снимите ручки с вертикальной оси.
5. Приварите металлические крепления для соединения плуга с мотоблоком.
6. Если в ходе испытаний плуг плохо выполняет свою функцию, немного согните лапу для более глубокого врезания в землю.

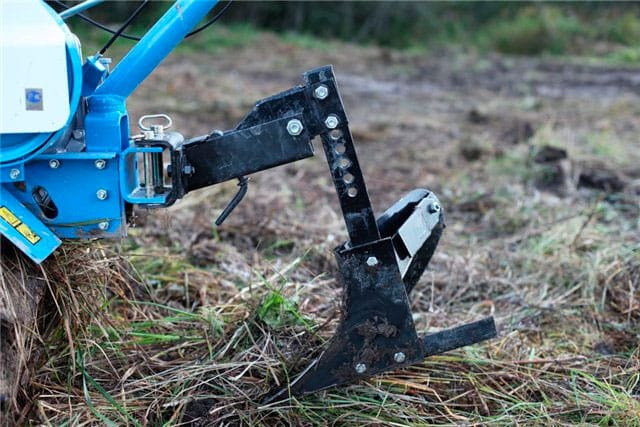

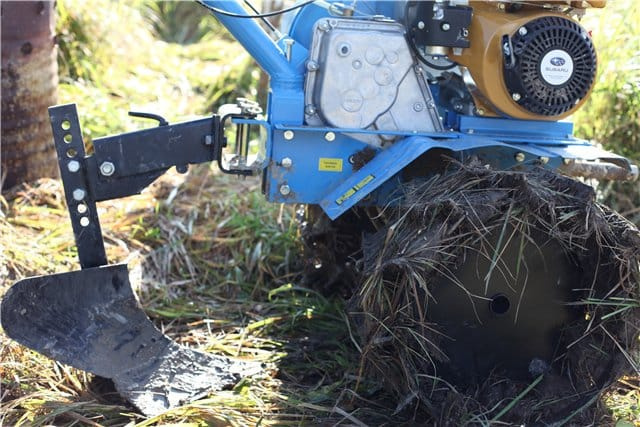

Установка плуга на мотоблок: пошаговые действия

Перед тем как подсоединить плуг к мотоблоку и приступить к его навешиванию, сам тяговый агрегат должен выполнить ряд подготовительных процедур. Они сводятся к:

• транспортировка мотоблока к месту использования;
• разборка полного привода, на котором заменены закрылки. В противном случае оборудование начнет скользить и может замерзнуть.

Как только эти требования будут выполнены, можно начинать установку плуга.

Это означает:

1. крепление плуга к сцепке мотоблока гайками, что позволит в дальнейшем самостоятельно задавать его рабочие параметры;
2. подготовьте два фиксирующих штифта, с помощью которых можно закрепить муфту и плуг на дужке.

На этом установка плуга завершена, и вы можете переходить к следующему.

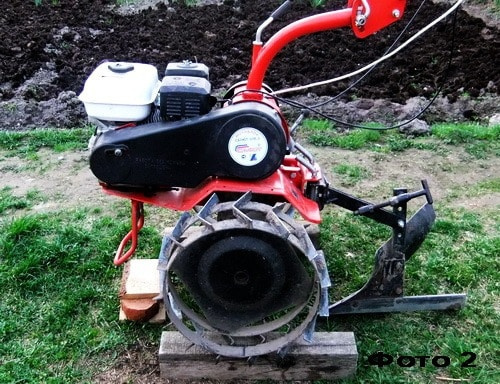

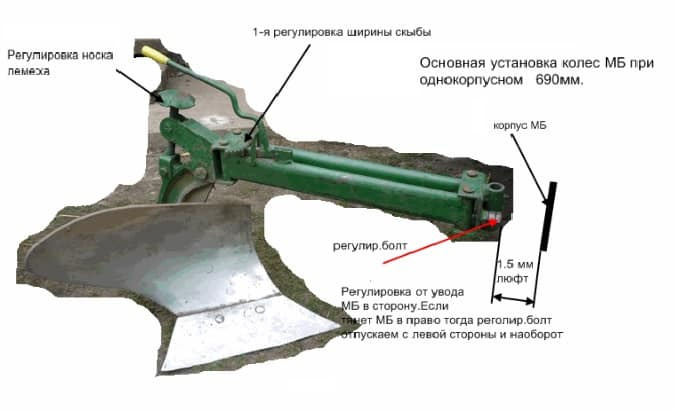

Как отрегулировать плуг на мотоблоке?

Регулировка — ключевой аспект, определяющий эффективность работы самодельного и заводского плуга, а также мотоблока.

Для настройки плуга к мотоблоку учтите три основных параметра:

Ход работы:

1. Установите ширину по краям так, чтобы край не поднимался выше или ниже крюка заземления.
2. Поместите мотоблок на стойки для задания нужной глубины вспашки (до 0,25 м зимой и около 0,2 м весной).
3. Подгоните навеску плуга под мотоблок.
4. Отрегулируйте болты, чтобы задняя часть плуга была на одном уровне с землей.
5. Уберите культиватор с подставки.

Настройка завершена, если рулевое колесо находится на уровне ремня оператора.

Плуг на мотоблок: обзор популярных моделей и их характеристики

Промышленные модификации хоть и уступают самодельным аналогам по сумме затрат, но отличаются высокой надежностью и долговечностью. На современном рынке представлено множество различных моделей, которые различаются не только требованиями к качеству почвы, но и техническими параметрами самой силовой установки.

Плуги на мотоблок «Салют»

Салют — известный бренд мотоблоков и культиваторов. Плуг позволяет вспахивать почву на глубину до 25 см. Устройства совместимы с различными плугами:

• Обратимый плуг для плотных грунтов — самый тяжелый вариант;
• Плуг с единым корпусом без навески, весом 9,55 кг, вспахивает на глубину до 200 мм;
• Роторный плуг Зыкова, весом 9 кг, рыхлит верхний слой земли на глубину 20-25 см.

Плуги на мотоблок «Крот»

Шагающий трактор Крот известен в нескольких модификациях — МК-1 и МК-2, обе из которых полностью совместимы с универсальными оборотными плугами. Для лучшего сцепления с поверхностью нужно приобрести проушины.

Технические характеристики «Плуга» Крот»:

• Ширина обработки — 20 см;
• Глубина вспашки — 20 см;
• Вес — 8 кг.

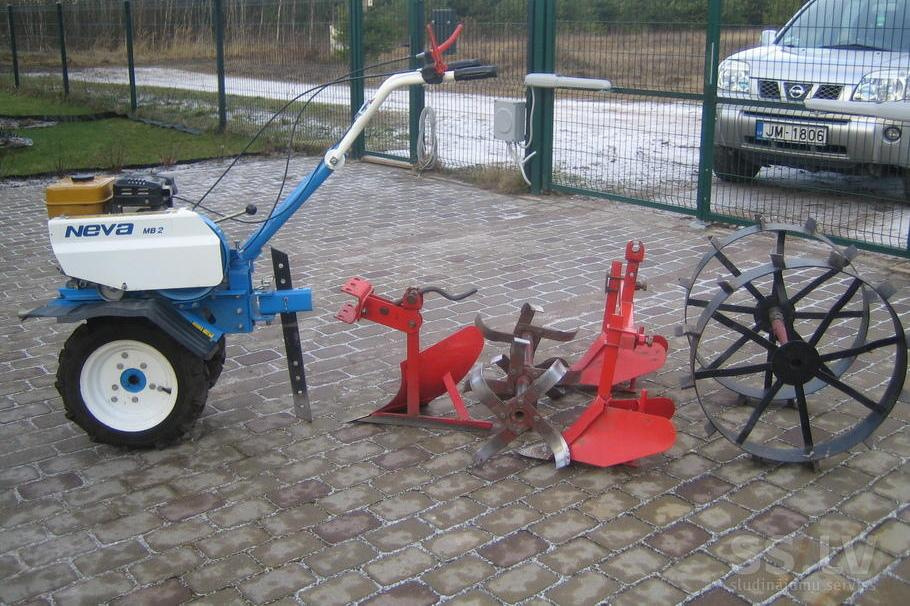

Плуги к мотоблоку «Нева»

Мотоблоки «Нева» представлены моделями МБ-1 и МБ-2, которые различаются мощностью и типом трансмиссии, что требует разных переходников.

Модель МБ-1 совместима с универсальным плугом однофюзеляжного типа и плугом P1 20/3, обеспечивающим обработку ширины 22 см, что подходит для плотных почв.

МБ-2 может работать с:

• плугом «Крот» (однокорпусный, 8,5 кг);
• двухоборотным плугом (15 кг, ширина обработки 20 см);
• однокорпусным плугом П1-20 / 2 (8,5 кг).

Плуг для мотоблоков «МТЗ»

С мотоблоком МТЗ-09Н и другими модификациями производителя могут работать следующие плуги:

• вертлюг универсальный ПУ-00.000-01, стальной с определенной гребнеобразной формой;
• P1-20 / 3, меньше предыдущего;
• двусторонний двусторонний с перьевым лемехом. Вместе с таким плугом мотоблок может работать на скорости 2-5 км / ч.

Универсальный плуг серии ПУ хорошо известен. Его особенности:

• легкий;
• удобство транспортировки;
• крепление обычным крючком;
• дорожка 30 см;
• регулируемая глубина вспашки, макс. 25 см.

Помимо вышеперечисленного, большой популярностью у потребителей стали плуги для мотоблока с опорным колесом, которые регулируются винтовым механизмом.

Советы по эксплуатации и обслуживанию самодельного плуга

Эксплуатация и обслуживание самодельного дискового плуга требуют особого внимания, чтобы обеспечить его долговечность и эффективность работы. Ниже представлены ключевые рекомендации, которые помогут вам правильно использовать и ухаживать за вашим плугом.

1. Подготовка к работе

Перед началом работы убедитесь, что плуг находится в исправном состоянии. Проверьте все механические соединения, крепления и подшипники на наличие износа или повреждений. Особое внимание уделите дискам: они должны быть острыми и не иметь трещин. Если диски затупились, их следует заточить или заменить.

2. Регулировка глубины вспашки

Правильная настройка глубины вспашки является ключевым фактором для достижения оптимальных результатов. Глубина должна быть выбрана в зависимости от типа почвы и культур, которые вы планируете высаживать. Для легких почв достаточно 15-20 см, в то время как для тяжелых глинистых почв может потребоваться 25-30 см. Регулировка глубины осуществляется с помощью изменения угла наклона плуга или высоты его крепления к трактору.

3. Техника работы

При работе с дисковым плугом важно соблюдать правильную технику. Начинайте вспашку с краев поля, постепенно двигаясь к центру. Это поможет избежать образования борозд и обеспечит равномерное вспахивание. Следите за тем, чтобы плуг не застревал в почве, особенно на тяжелых участках. Если это происходит, возможно, потребуется уменьшить скорость движения или изменить угол атаки дисков.

4. Уход за плугом после работы

После завершения работы обязательно очистите плуг от остатков почвы и растительности. Это предотвратит коррозию и накопление грязи, что может привести к повреждениям. Храните плуг в сухом месте, защищенном от влаги. Если плуг не будет использоваться длительное время, рекомендуется обработать металлические части антикоррозийным средством.

5. Регулярная проверка и обслуживание

Регулярно проверяйте состояние всех деталей плуга, включая диски, раму и крепления. Заменяйте изношенные или поврежденные элементы вовремя, чтобы избежать более серьезных поломок. Смазывайте подшипники и механизмы, чтобы обеспечить их бесперебойную работу. Также стоит периодически проверять натяжение цепей и ремней, если они используются в конструкции плуга.

6. Обучение и практика

Если вы новичок в использовании дискового плуга, рекомендуется пройти обучение или поработать под руководством опытного оператора. Практика поможет вам лучше понять, как правильно управлять плугом и избегать распространенных ошибок. Не стесняйтесь задавать вопросы и получать советы от более опытных фермеров.

Следуя этим рекомендациям, вы сможете эффективно использовать и обслуживать свой самодельный дисковый плуг, что обеспечит вам высокие урожаи и долгий срок службы оборудования.

Вопрос-ответ

Можно ли установить плуг на культиватор?

Средний культиватор весит от 43 до 60 кг, и это позволяет использовать небольшой плуг: окучник, грядный плуг, плуг для выкапывания картофеля. Чтобы увеличить тяговое усилие, вместо фрез нужно использовать металлические колеса с грунтозацепами. Более тяжелый оборотный плуг ставят на культиватор весом от 60 кг.

Когда следует использовать дисковый плуг?

Дисковый плуг: дисковый плуг используется при первичной обработке почвы для её переворачивания. Вспашка — это первый важный этап подготовки почвы, включающий рыхление и переворачивание. Дисковый плуг, как правило, эффективно разрыхляет твёрдый слой почвы благодаря вращающимся железным лезвиям.

Как подготовить плуг к вспашке?

Для настройки глубины вспашки нужно правильно подключить плуг к трактору и отрегулировать опорное колесо. Для этого используют специальный регулировочный винт, а также устанавливают необходимую длину тяг. Глубина вспашки зависит от того, насколько точно настроено опорное колесо и другие элементы.

Из чего делается плуг?

Современные плуги изготавливают преимущественно из легированной стали, которая способна обеспечить высокий уровень износостойкости.

Советы

СОВЕТ №1

Перед началом сборки дискового плуга тщательно изучите чертежи и схемы. Это поможет вам понять, какие материалы и инструменты понадобятся, а также избежать ошибок в процессе сборки.

СОВЕТ №2

Используйте качественные материалы для изготовления дисков и рамы плуга. Это обеспечит долговечность и надежность вашего устройства, а также улучшит его работоспособность на различных типах почвы.

СОВЕТ №3

Обратите внимание на правильную настройку угла атаки дисков. Это критически важно для эффективной работы плуга и минимизации усилий при его использовании. Экспериментируйте с углом, чтобы найти оптимальное решение для ваших условий.

СОВЕТ №4

Не забывайте о безопасности во время работы. Используйте защитные очки и перчатки, а также следите за тем, чтобы инструменты были в исправном состоянии. Это поможет избежать травм и сделает процесс сборки более комфортным.
